Аппараты защиты. §7 из 7. Комбинированные аппараты защиты.

Комбинированные аппараты защиты электроустановок: назначение, принципы работы и практическая значимость

Современные электроустановки требуют комплексной защиты от множества потенциально опасных факторов: коротких замыканий, перегрузок, дуговых пробоев, импульсных перенапряжений, а также опасного уровня напряжения на корпусе оборудования. Для реализации комплексной защиты применяются комбинированные аппараты, объединяющие функции нескольких защитных устройств в одном корпусе.

⸻

Эволюция и современное состояние автоматических выключателей

Исторически бытовые автоматические выключатели представляли собой простые плавкие вставки, визуально напоминающие пробку. Такие устройства сохраняются до сих пор в ряде европейских стран (например, в Норвегии), где низкоамперные плавкие вставки продаются в свободной продаже и используются в домашних электрощитах.

Современный автоматический выключатель — это многоразовое, многофункциональное устройство, которое сочетает в себе:
• Тепловую защиту от перегрузки, обеспечиваемую биметаллическим расцепителем;
• Электромагнитную отсечку при коротком замыкании, реализуемую электромагнитным расцепителем;
• Возможность интеграции с другими защитными функциями (УЗО, УЗДП, реле напряжения).

Такой автомат способен многократно срабатывать без замены компонентов и обеспечивать высокую степень защиты линий, снижая риск повреждения кабелей и оборудования.

⸻

Дифференциальные автоматы

УЗО, предназначенное для защиты человека от токов утечки, должно монтироваться в паре с автоматическим выключателем. В современных реалиях такие устройства выпускаются в комбинированном исполнении — дифференциальный автомат (АВДТ).

Преимущества дифференциального автомата:

1. Компактность установки: объединяет функции защиты от перегрузки, короткого замыкания и утечки тока;
2. Снижение стоимости монтажа: вместо трёх отдельных устройств требуется лишь один корпус;
3. Повышенная надежность: минимизируются ошибки подключения и возможность пропуска опасного режима;
4. Простота эксплуатации: единый орган управления (включение/отключение, тестирование).

Примером современного решения является серия DX3 Stop Arc 1P+N C16 10000A 30mA A (с АВДТ) Legrand, сочетающая в себе все ключевые функции защиты.

⸻

Многофункциональные устройства защиты

Помимо дифференциальных автоматов, на рынке присутствуют многофункциональные аппараты, которые объединяют:
• УЗМ или реле напряжения;
• УЗИП (защиту от импульсных перенапряжений);
• Контроль фазных перекосов и перегрузок.

Пример: УЗМ-51М УХЛ4 российского производителя «Меандр», который совмещает функции защиты от перегрузки, скачков напряжения и импульсных перенапряжений. Такое устройство позволяет отслеживать электросетевые параметры и отключать линии при критических отклонениях, минимизируя риск повреждения техники и возгораний.

⸻

Сильные стороны комбинированных аппаратов

1. Компактность и экономия пространства: один модуль заменяет несколько отдельных устройств;
2. Упрощение монтажа: меньше соединительных проводов, меньше ошибок подключения;
3. Снижение общей стоимости: приобретение одного модуля дешевле, чем комплекта из нескольких аппаратов;
4. Универсальность: комбинированные аппараты позволяют защитить линии от всех основных угроз одновременно;
5. Повышение безопасности: минимизируется вероятность того, что какой-либо вид защиты будет отсутствовать или неправильно подключён.

⸻

Практическое применение

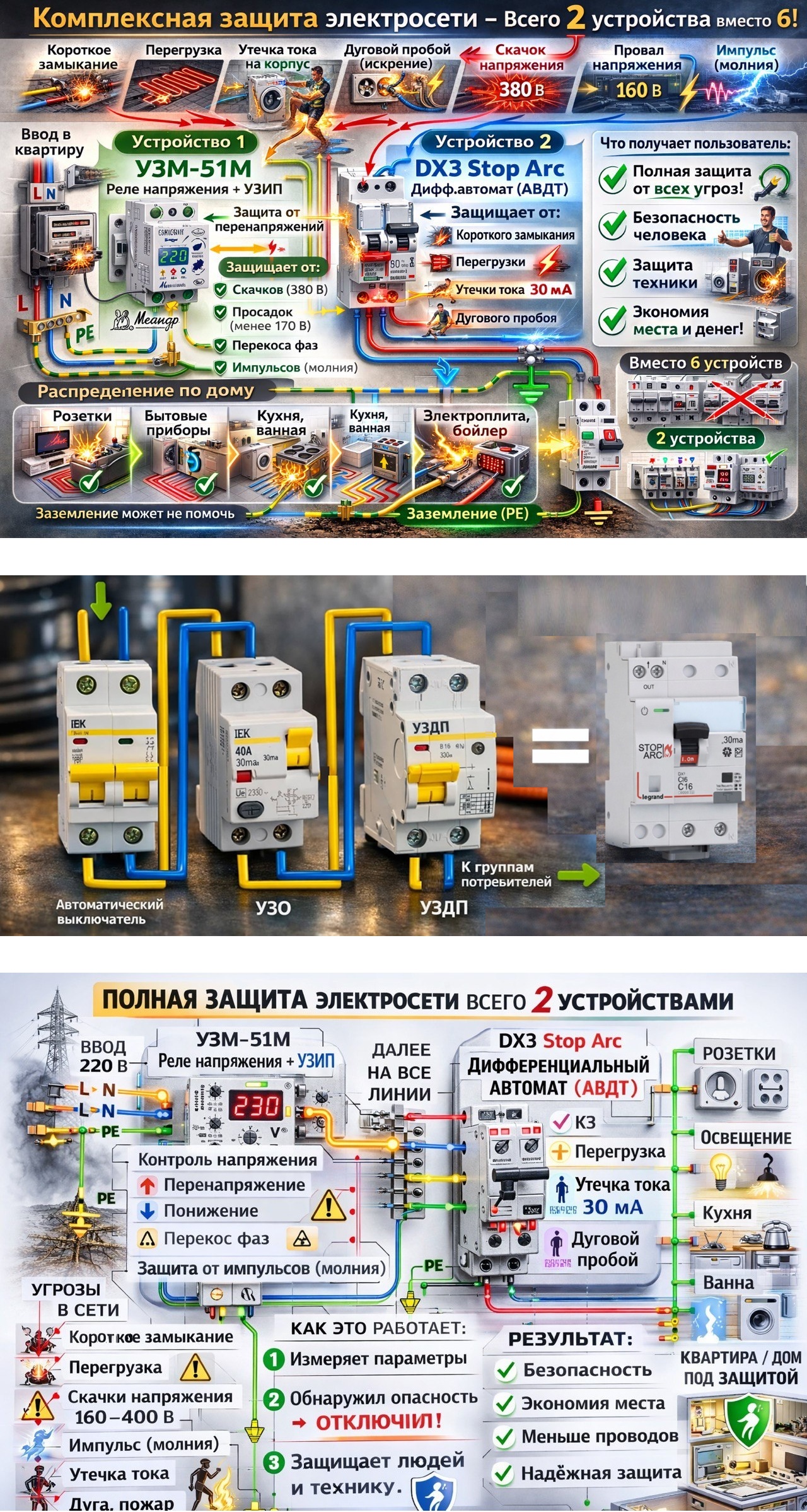

С точки зрения практического обывателя, можно обеспечить полноценную защиту всей квартиры или дома всего двумя устройствами:

1. Дифференциальный автомат DX3 Stop Arc 1P+N для розеточных линий с функцией АВДТ;
2. Многофункциональное устройство УЗМ-51М для входного питания и защиты оборудования от перегрузок, скачков и импульсных перенапряжений.

Такая конфигурация обеспечивает защиту:
• от коротких замыканий;
• от перегрузки;
• от утечки тока на корпус;
• от дугового пробоя;
• от межфазного перекоса;
• от импульсных перенапряжений.

⸻

Резюме
Комбинированные аппараты защиты представляют собой ключевое средство обеспечения безопасности современного жилого и коммерческого электроснабжения. Они объединяют несколько функций в одном корпусе, что:
• снижает стоимость оборудования и монтажа;
• упрощает эксплуатацию;
• повышает надежность защиты;
• минимизирует риск поражения человека электрическим током и повреждения техники;
• экономит пространство в щитках и панелях.

Использование современных комбинированных устройств, таких как дифференциальные автоматы DX3 Stop Arc и многофункциональные УЗМ, позволяет получить полный спектр защиты линии, обеспечивая комфорт и безопасность пользователя при рациональных затратах времени, средств и места.
