Аппараты защиты. §3 из 7. Защита от импульсных высоковольтных перенапряжений.

Ещё одной значимой угрозой, от которой не способен защитить даже автоматический выключатель с высокой отключающей способностью (например, 10 кА), являются импульсные высоковольтные перенапряжения. К типичным источникам таких воздействий относится удар молнии, а также коммутационные перенапряжения в сети.

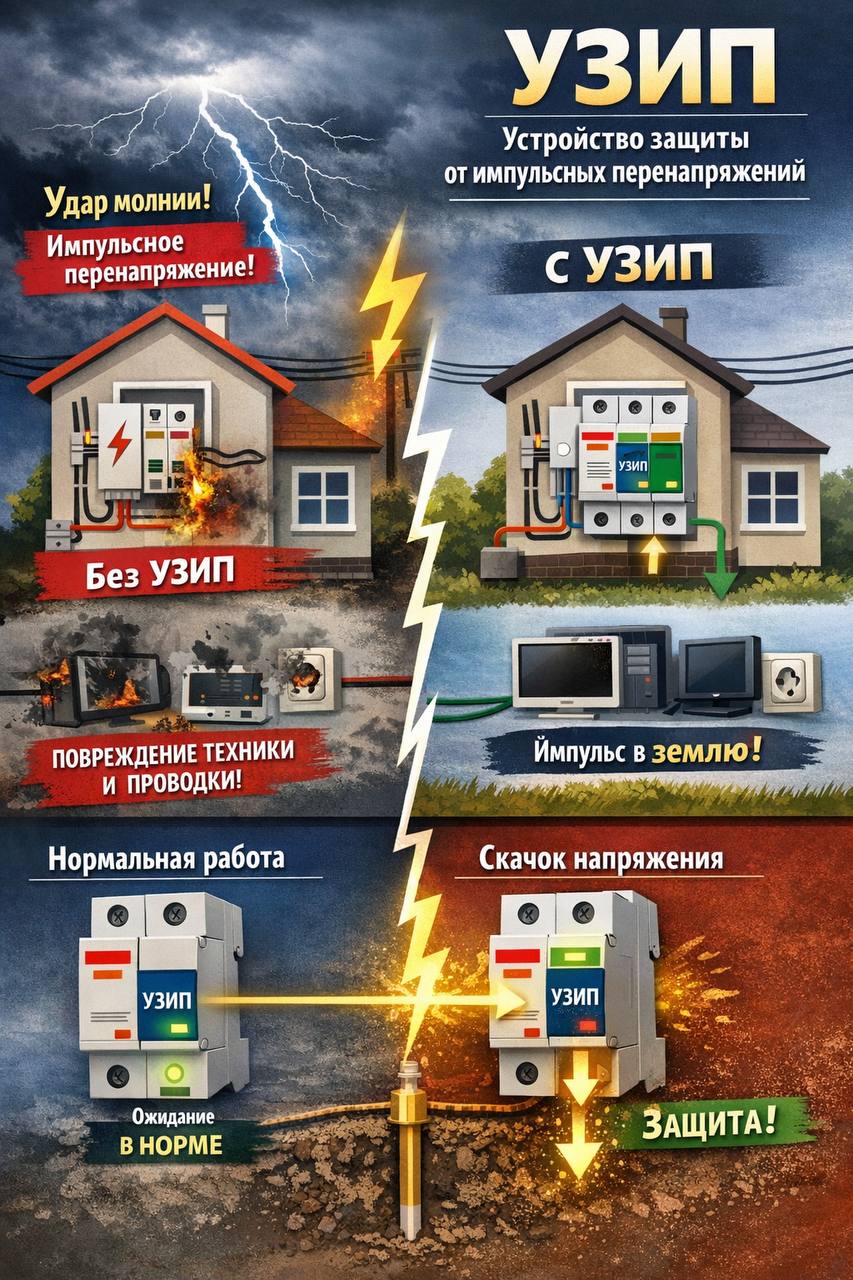

Для защиты электроустановок от подобных воздействий применяются устройства защиты от импульсных перенапряжений (УЗИП). Данные устройства монтируются параллельно защищаемой цепи и, как правило, выполняются в корпусах, сопоставимых по габаритам с модульными автоматическими выключателями.

В нормальном режиме работы УЗИП находится в высокоомном состоянии и практически не влияет на параметры электроустановки. Однако при возникновении кратковременного перенапряжения его внутреннее сопротивление резко уменьшается за доли миллисекунды. В результате формируется низкоомный путь к системе заземления, по которому импульсный ток отводится в землю по пути наименьшего сопротивления. Тем самым предотвращается повреждение изоляции, кабельных линий и подключённого электрооборудования.

Принцип действия УЗИП в большинстве конструкций основан на применении варисторов; реже используются газоразрядные элементы (газоразрядники), обеспечивающие аналогичную функцию ограничения перенапряжения.

⸻

Резюме

Автоматический выключатель не защищает от импульсных перенапряжений, возникающих, например, при ударах молнии. Для этой цели применяются УЗИП, подключаемые параллельно линии. В нормальном режиме они не влияют на сеть, но при скачке напряжения быстро переходят в проводящее состояние и отводят импульсный ток в заземление. Наиболее распространённая элементная база УЗИП — варисторы, реже газоразрядники.
