Устройство защитного отключения (УЗО): научно-практические основы защиты от опасного потенциала на корпусе электрооборудования

Введение
Помимо обеспечения целостности электропроводки, ключевой задачей современной электрозащиты является предотвращение поражения человека электрическим током при возникновении опасного потенциала на корпусах электроустановок. Подобная ситуация возможна при повреждении изоляции, нарушении схемы заземления или внутренних дефектах оборудования.

Эффективным техническим средством решения данной задачи является устройство защитного отключения (УЗО), предназначенное для обнаружения токов утечки и быстрого отключения повреждённой цепи.

⸻

Физическая природа опасности
В нормальном режиме работы электрического прибора ток проходит по замкнутому контуру: от источника питания по фазному проводнику к нагрузке и обратно по нулевому проводнику. При этом суммарный ток в фазе и нуле равен.

Опасная ситуация возникает, когда вследствие повреждения изоляции фазный проводник оказывается электрически связан с металлическим корпусом прибора. В этом случае:
• корпус приобретает опасный потенциал;
• при прикосновении человек становится частью электрической цепи;
• через тело протекает ток утечки.

Следует подчеркнуть, что ток величиной порядка 1 А уже представляет серьёзную угрозу для жизни. Более того, даже значительно меньшие токи при неблагоприятных условиях (влажная кожа, хорошая проводимость контакта, длительное воздействие) способны вызвать фибрилляцию сердца.

⸻

Назначение УЗО
Устройство защитного отключения предназначено для:
• обнаружения токов утечки на землю или через тело человека;
• автоматического отключения повреждённой цепи;
• снижения риска поражения электрическим током;
• предотвращения пожаров, вызванных длительными утечками.

Важно понимать: УЗО не заменяет автоматический выключатель. Эти устройства выполняют разные функции:
• автоматический выключатель реагирует на перегрузку и короткое замыкание;
• УЗО реагирует на утечку тока.

⸻

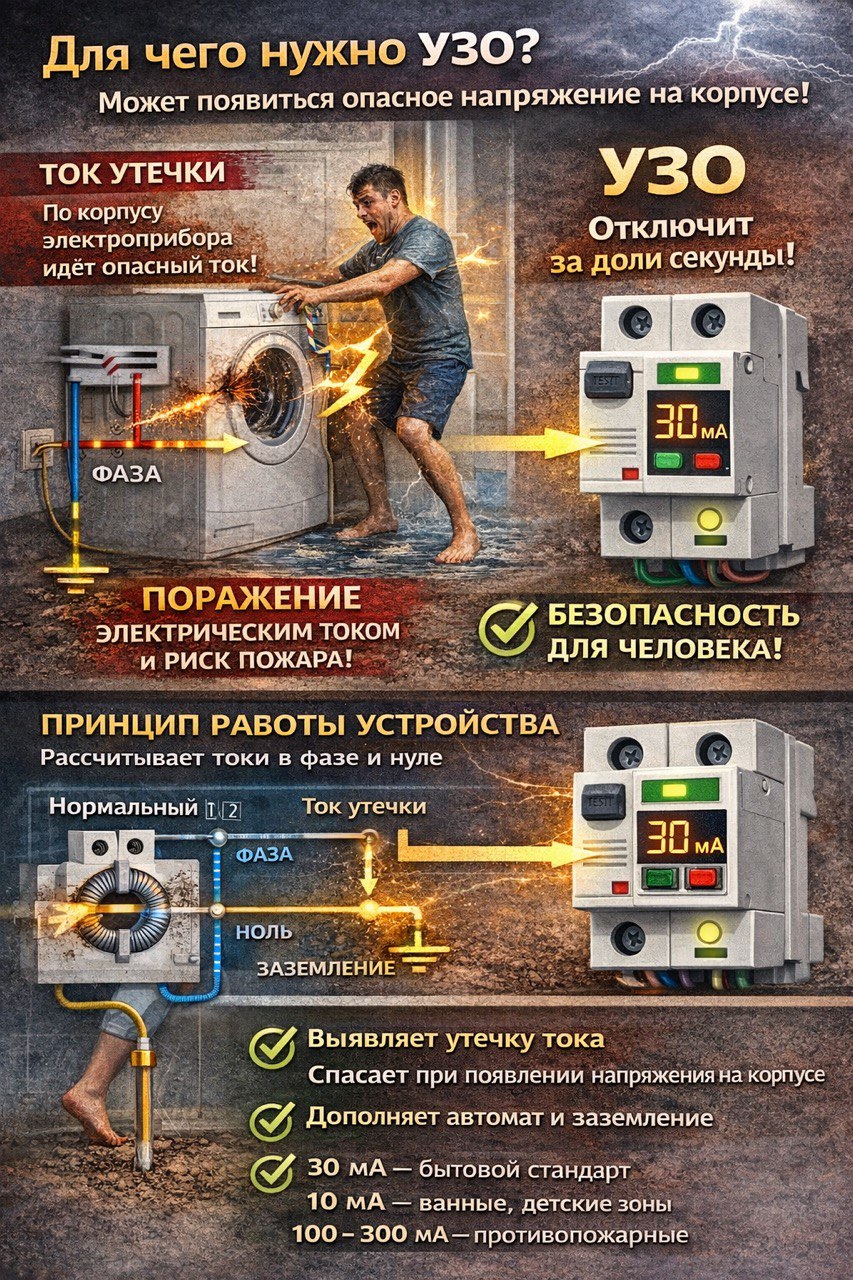

Принцип действия УЗО
Работа УЗО основана на дифференциальном методе измерения токов.

Нормальный режим

Внутри устройства фазный и нулевой проводники проходят через общий измерительный трансформатор. При исправной нагрузке:
• ток в фазе равен току в нуле;
• магнитные потоки взаимно компенсируются;
• УЗО остаётся во включённом состоянии.

Аварийный режим (утечка)

При появлении утечки часть тока уходит:
• через повреждённую изоляцию,
• через корпус,
• через тело человека на землю.

В результате:
• ток в фазе становится больше тока в нуле;
• возникает дифференциальный ток;
• в измерительном трансформаторе появляется несбалансированный магнитный поток;
• исполнительный механизм отключает цепь.

Время срабатывания современных УЗО обычно составляет доли секунды, что существенно снижает тяжесть возможного поражения.

⸻

Роль заземления и особенности работы
Следует особо отметить, что УЗО эффективно работает даже в тех случаях, когда:
• сопротивление заземления велико;
• ток утечки недостаточен для срабатывания автоматического выключателя;
• повреждение имеет высокоомный характер.

Именно это обстоятельство делает УЗО критически важным элементом защиты человека.

Однако наибольшая эффективность достигается при совместном применении:
• защитного заземления,
• автоматических выключателей,
• УЗО.

⸻

Номиналы и практическое применение
В бытовых и общественных электроустановках применяются УЗО с различной чувствительностью.

Типичные значения:
• 100–300 мА — вводные (противопожарные) УЗО, реагирующие на крупные утечки;
• 30 мА — устройства защиты человека, устанавливаемые на розеточные группы;
• 10 мА — повышенная чувствительность для особо опасных помещений (ванные комнаты, детские зоны).

Распространённая практика: на вводе устанавливают УЗО большей уставки, а на конечные группы — устройства с меньшим дифференциальным током (например, 30 мА).

⸻

Ограничения устройства
Несмотря на высокую эффективность, УЗО имеет ряд принципиальных ограничений:
• не защищает от перегрузки и короткого замыкания;
• не реагирует на ток между фазой и нулём без утечки;
• требует корректного монтажа и правильной схемы включения;
• возможно ложное срабатывание при суммарных рабочих утечках.

Поэтому устройство должно применяться в составе комплексной системы электрозащиты.

⸻

Резюме

Устройство защитного отключения является ключевым элементом современной системы электробезопасности. Оно обеспечивает обнаружение опасных токов утечки и быстрое отключение повреждённой цепи, предотвращая поражение человека электрическим током и снижая риск пожара.

Практическая польза УЗО заключается в том, что оно:
• защищает человека при появлении напряжения на корпусе;
• срабатывает при токах, недостаточных для автомата;
• повышает общий уровень электробезопасности;
• эффективно дополняет заземление и автоматические выключатели.

Таким образом, применение УЗО является не формальным требованием, а технически обоснованной мерой, существенно повышающей безопасность эксплуатации электроустановок.
