Устройство защиты от дугового пробоя (УЗДП): назначение, принцип действия и практическая значимость

В предыдущих разделах рассматривались основные виды электрических опасностей: короткое замыкание, перегрузка сети, импульсные перенапряжения и недопустимые отклонения сетевого напряжения. Однако существует особый класс повреждений, который часто остаётся вне зоны обнаружения традиционных средств защиты. Речь идёт о дуговых пробоях и искрении в местах ухудшенного электрического контакта.

Несмотря на сравнительно малые значения тока (нередко всего несколько ампер), дуговой разряд способен вызывать локальный перегрев, разрушение изоляции и, в ряде случаев, инициировать возгорание. Для предотвращения подобных аварий применяется устройство защиты от дугового пробоя (УЗДП), известное в международной практике как AFCI (Arc-Fault Circuit Interrupter).

⸻

Природа дугового пробоя

Дуговой пробой возникает при нарушении нормального электрического контакта в цепи. Наиболее типичные причины:
• ослабленные клеммные соединения;
• частично переломленные жилы проводников;
• повреждённая изоляция;
• изношенные контакты розеток и выключателей;
• механическое повреждение кабеля.

В таких условиях ток продолжает протекать через воздушный промежуток в виде электрической дуги. В отличие от короткого замыкания:
• ток дуги часто недостаточен для срабатывания автоматического выключателя;
• тепловая мощность сосредоточена локально;
• процесс может носить прерывистый (искровой) характер.

Температура в зоне дуги может достигать нескольких тысяч градусов Цельсия, что создаёт высокий риск воспламенения окружающих материалов.

⸻

Почему традиционные защиты неэффективны

Стандартные аппараты защиты решают иные задачи:
• Автоматический выключатель реагирует на сверхтоки (КЗ и перегрузку).
• Реле напряжения контролирует уровень напряжения.
• УЗИП ограничивает кратковременные импульсные перенапряжения.

Дуговой пробой часто протекает при токах, близких к рабочим, и при нормальном напряжении сети. Поэтому ни один из перечисленных аппаратов может не зафиксировать опасный режим.

⸻

Принцип работы УЗДП

Устройство защиты от дугового пробоя представляет собой интеллектуальный электронный аппарат, анализирующий форму потребляемого тока.

Основные функциональные узлы

Типовое УЗДП включает:
• датчик тока (обычно трансформатор тока);
• высокочастотный тракт выделения помех;
• аналого-цифровой преобразователь;
• микропроцессорный блок распознавания;
• исполнительное расцепляющее устройство.

Алгоритм обнаружения

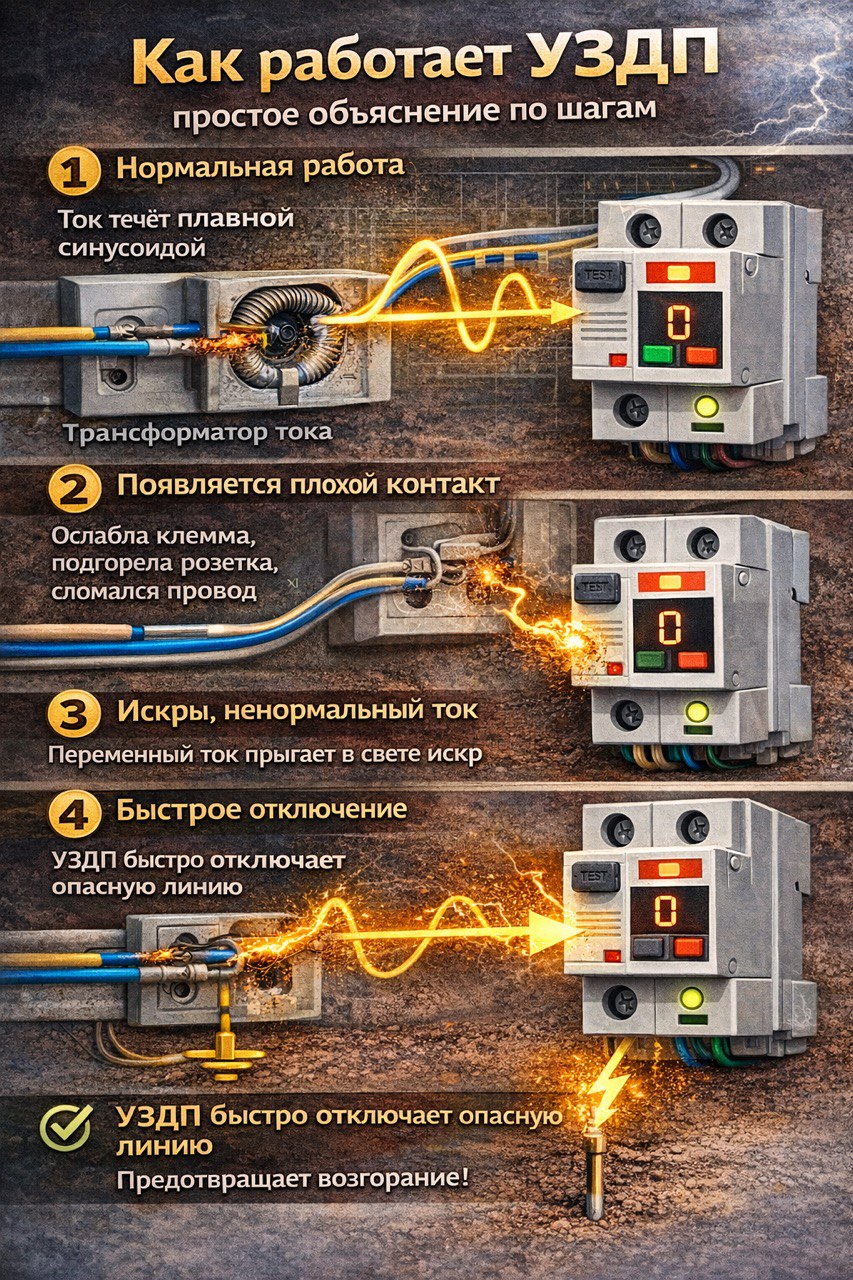

Работа устройства основана на спектральном и временном анализе тока нагрузки:

1. Нормальный режим.
   Ток имеет относительно гладкую синусоидальную форму.
2. Возникновение дуги.
   В токе появляются характерные высокочастотные составляющие и хаотические прерывания.
3. Цифровая обработка.
   Микропроцессор сравнивает сигнатуру тока с эталонными моделями дуговых разрядов.
4. Принятие решения.
   При подтверждении опасного дугового процесса формируется команда на отключение.
5. Отключение цепи.
   Встроенный расцепитель размыкает силовые контакты, обесточивая защищаемую линию.

Важной особенностью является способность устройства отличать опасную дугу от нормальных коммутационных процессов (например, искрения коллекторных двигателей или работы диммеров).

⸻

Виды дуговых повреждений

Современные УЗДП способны обнаруживать:
• последовательную дугу (в разрыве проводника);
• параллельную дугу (между проводниками);
• дугу на землю (в некоторых исполнениях).

Наибольшую пожарную опасность обычно представляет последовательная дуга, так как ток при ней может оставаться относительно небольшим и незаметным для автоматического выключателя.

⸻

Область применения

На практике УЗДП особенно целесообразно применять:
• в жилых помещениях;
• в деревянных и каркасных домах;
• в линиях розеточных групп;
• в цепях с длительно работающими нагрузками;
• в помещениях с повышенной пожарной опасностью.

Во многих странах применение AFCI в жилом секторе уже закреплено нормативно.

⸻

Резюме (простым языком)

УЗДП — это устройство, которое ищет опасное искрение в проводке.

Иногда контакт в розетке или клемме портится, появляется маленькая электрическая дуга. Ток при этом может быть небольшим, поэтому обычный автомат не отключится, но температура в месте искрения очень высокая — может начаться пожар.

Что важно понимать:
• автомат защищает от большого тока;
• реле напряжения — от скачков напряжения;
• УЗИП — от молнии и импульсов;
• УЗДП — от опасного искрения, которое иначе можно не заметить.

Практическая польза УЗДП — раннее обнаружение потенциально пожарного дефекта проводки и автоматическое отключение линии до возникновения возгорания. Это устройство существенно повышает пожарную безопасность электроустановки и дополняет, а не заменяет другие виды электрической защиты.
